引言
起重機廣泛應用于核電軍工冶金機械化工石油能源等領域隨著我國冶金行業的迅速發展和生產規模的不斷擴大，越來越多的鋼絲繩電動葫蘆應用在冶金行業中由于其工作的特殊性及危險性，對冶金鋼絲繩電動葫蘆提出了很高的要求尤其對吊運熔融金屬用的鋼絲繩電動葫蘆提出了更高的要求首先，不允許使用普通鋼絲繩電動葫蘆作為起升機構其次，是強制要求在普通鋼絲繩電動葫蘆基礎上進行改造，增加各種安全保護措施，以達到滿足安全有效控制的要求其中也包括了對鋼絲繩的要求，要求采用適合高溫場合以及有足夠安全系數的鋼絲繩，但沒有考慮假如鋼絲繩斷裂帶來的嚴重后果本文就冶金鋼絲繩電動葫蘆的鋼絲繩斷裂預防和解決方法進行論述。
1.鋼絲繩斷裂故障分析
鋼絲繩斷裂故障主要在于起升限位器失靈，載荷到達高或低極限位置后繼續起升或下降，致使鋼絲繩被拉斷超載過大即起吊載荷超過鋼絲繩能承受的額定載荷，達到鋼絲繩的破斷拉力，致使鋼絲繩斷裂另外，當達到報廢標準的鋼絲繩仍繼續使用，也會發生鋼絲繩斷裂現象為了能有效地預防鋼絲繩斷裂首先應從這幾點考慮但是，在很多情況下，鋼絲繩斷裂造成事故往往是不可預測的，有的是由于鋼絲繩斷裂造成的，有的情況是由于長時間使用致使壓繩板松弛，導致鋼絲繩從卷筒上抽出，所以，不能僅依靠安全保護裝置來保證安全為了有效避免類似的事故再次發生，從設備本質安全考慮，首先，應選配有足夠安全系數的鋼絲繩和裝設限位開關超載限制器等安全保護裝置其次，是考慮避免鋼絲繩斷裂或脫繩造成吊載下墜的措施為了解決鋼絲繩斷裂或脫繩而不致吊載下墜的情況，本文提出一種應用在冶金鋼絲繩電動葫蘆上的卷筒裝置

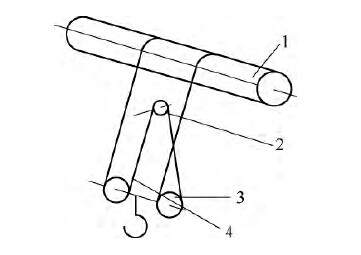

2.圖1普通冶金鋼絲繩電動葫蘆卷筒裝置結構形式


1、單螺旋槽卷筒 2、上滑輪裝置
3、吊具滑輪裝置 4、 鋼絲繩

普通冶金鋼絲繩電動葫蘆卷筒裝置結構形式如圖1所示，該結構卷筒為單螺旋槽卷筒，鋼絲繩為適合高溫場合以及有足夠安全系數的鋼絲繩但是，這種結構當發生鋼絲繩斷裂或脫繩時，吊載在其自身重力作用下將會迅速下墜，因此，該結構不具備斷繩保護功能。
